设备介绍

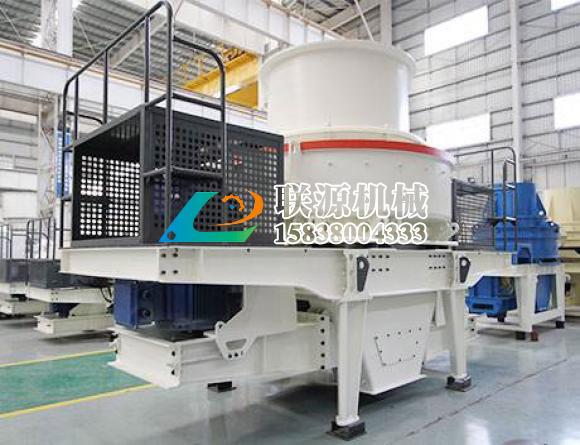

冲击式破碎机（又称VSI系列新型制砂机）是我公司的新一代制砂机。长年的技术积淀，现代化的加工设备精工制作保证了冲击式破碎机地位。VSI系列立轴冲击式破碎机是新一代新型制砂专用设备，也是目前的制砂设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供砂石骨料。
性能特点
1、处理量大、产量高—与同等功率下的传统设备相比，产量提高30%，而且运行稳定；
2、易损件消耗低—破碎腔物料撞击角度设计，与耐磨件的摩擦少，比传统设备运行费用低30%，直接降低了设备的使用成本；
3、产品粒形优异—产品呈立方体，粒形好、级配合理、细度模数可调；特别适合人工制砂和石料整形，实践证明比其他传统设备制砂、整形效果提高30%；
4、液压装置、易于维护—液压开盖装置，使破碎腔内部件检修拆换方便快捷，缩短了停机KY开元官网，省时省力；
5、自动检测、安全可靠—设置过振动显示与报警装置，如果设备发生不良运转，可发出警告，使设备停止工作，达到保护机器的目的；
6、稀油润滑、自动保养—稀油润滑站，双油泵互补保证供油，无油流、无油压时自动停机；油液冷却及加热装置确保轴承润滑始终处于状态。从而彻底解决轴承发热等问题，使主轴轴承保持恒温，延长维护周期和使用寿命；
7、安装简便、易于操作—设备重量轻、安装方式多样，可移动式安装；安装、维修和保养简单，操作使用方便；一旦明确具体的用途
8、一机多用、应用灵活—独有的进料破碎结构，拥有多种破碎腔型，可很方便的实现“石打石”和“石打铁”的转换，从而解决了一机多用的难题。如果要改变VSI破碎机的应用，无需做大的调整，既可适应用户的不同需求:人工制砂、碎石整形、磨蚀物料等；
9、品质保证—新技术工艺，铆接技术应用以及汽车工艺的外观喷砂除锈处理和喷漆工艺应用，提高了设备的内在质量和外观品质。核心零部件均选用（轴承采用高精度等级的TIMKEN滚动轴承），确保系统低故障率；
工作原理
VSI制砂机运用选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂，粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料：物料落入进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排

技术参数

型号		HXVSI-7611	HXVSI-8518	HXVSI-9526	HXVSI-1140
处理量 (t/h)	瀑落与中心进料	120-180	200-260	300-380	450-520
	全中心进料	60-90	100-130	150-190	225-260
入料尺寸 （mm）	软料	35	40	45	50
	硬料	30	35	40	45
转速（r/min）		1700-1890	1520-1690	1360-1510	1180-1310
双电机功率（kw）		4P   110	4P   180	4P   264	4P   400
外形尺寸（长×宽×高）（mm）		3700×2150×2100	4140×2280×2425	4560×2447×2778	5000×2700×3300
电源		380V 50HZ
润滑站	双油泵电机功率	2×0.31Kw
	安全保护	双油泵互补保证供油：无油流、无油压自动停机：水冷降温：冬季电机加热启动。
	外形尺寸 （长×宽×高）（mm）	820×520×1270
	油箱加热器功率	2KW

内部结构
VSI制砂机运用选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂，粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。物料落入进料斗，经中心进料孔进入高速旋转的甩轮，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，反弹后自由下落的另一部分物料进行撞击，然后一起冲击到物料衬层（石打石）或反击块（石打铁）上，被反弹斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料：物料落入进料斗，在经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，其加速度可达数十倍重力加速度，然后高速从甩轮内射出，由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内涡流衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又改变其运动方向，偏转向下运动，又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
